View的事件体系

1、View基础知识

1.1、什么是View

View是Android中所有控件的基类。View是一种界面层的控件的一种抽象,代表了一个控件。除了View,还有ViewGroup,内部包含了许多个控件,即一组View。

1.2、View的位置参数

View的位置主要由它的四个顶点来决定,分别对应于View的四个属性:top、left、right、bottom,其中top是左上角纵坐标,left是左上角横坐标,right是右下角横坐标,bottom是右下角纵坐标。这些坐标都是相对于View的父容器来说的。是一种相对坐标。

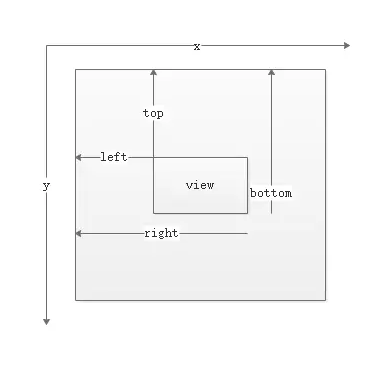

View的坐标位置和父容器的关系

width = right - left

height = bottom - top

获取这四个参数的方法:

left=getLeft();

right=getRight();

top=getTop();

bottom=getBottom();

Android3.0开始,View增加了额外的几个参数:x、y、translationX和translationY,其中x和y是View左上角的坐标,而translationX和translationY是View左上角相对于父容器的偏移量。这几个参数也是相对于父容器的坐标,并且translationX和translationY的默认值为0.

x=left+translationX

y=top+translationY

View在平移的过程中,top和left表示的是原始左上角的位置信息,其值并不会发生改变,此时发生改变的是x、y、transaltionX和translationY这四个参数。

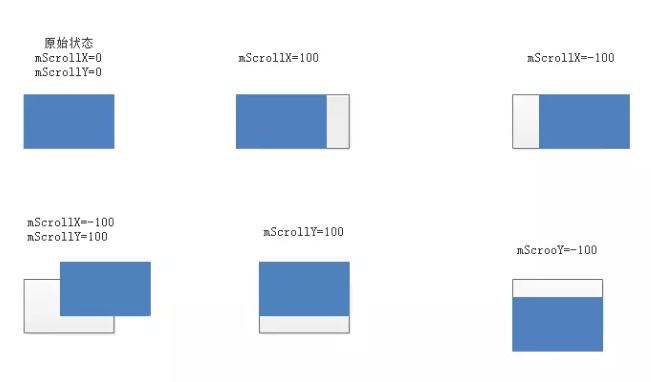

ScrollX和ScrollY

1.3、MotionEvent和ToushSlop

MotionEvent

在手指接触屏幕后产生的一系列事件中,典型的事件类型有如下几种:

ACTION_DOWN–手指刚接触屏幕;

ACTION_MOVE–手指在屏幕上移动;

ACTION_UP–手指从屏幕上松开的瞬间。

通过MotionEvent可以获取点击事件发生的x和y坐标:getX/getY和getRawX/getRawY。getX/getY返回的是相对于当前View左上角的x和y坐标,而getRawX/getRawY返回的是相对于手机屏幕左上角的x和y坐标。

TouchSlop

TouchSlop是系统所能识别出来的被认为是滑动的最小距离。这是一个常量,和设备有关,不同设备上这个值可能是不同的,可通过如下方式获取这个常量:ViewConfiguration.get(getContext().getScaledTouchSlop())。这个常量定义在frameworks/base/core/res/res/values/config.xml文件中,”config_viewConfigurationTouchSlop”对应的就是这个常量的定义。

1.4、VelocityTracker、GestureDetector和Scroller

VelocityTracker

速度追踪,用于追踪手指在滑动过程中的速度,包括水平和竖直方向的速度。使用方法如下:

首先,在View的onTouchEvent方法中追踪当前单击事件的速度:

java
1
2
VelocityTracker velocityTracker = VelocityTracker.obtain();
velocityTracker.addMovement(event);

接着,当我们先知道当前的滑动速度 时,可用如下方式来获得当前的速度:

java
1
2
3
velocityTracker.computeCurrentVelocity(1000);
int xVelocity = (int) velocityTracker.getXVelocity();
int yVelocity = (int) velocityTracker.getYVelocity();

最后,当不需要使用它的时候,需要调用clear方法来重置并回收内存:

java
1
2
velocityTracker.clear();
velocityTracker.recycle();

速度=(终点位置-起点位置)/时间段

速度可以为负数,当手指从右往左滑时,水平方向速度即为负值。当手指从左往右滑时,水平方向速度即为正值。

GestureDetector

手势检测,用于辅助检测用户的单击、滑动、长按、双击等行为。使用方法如下:

首先,需要创建一个GestureDetector对象并实现OnGestureListener接口,根据需要还可以实现OnDoubleTapListener从而能够监听双击行为:

java
1
2
3
   GestureDetector mGestureDetector = new GestureDetector(this);
//解决长按屏幕后无法手动的问题
mGestureDetector.setIsLongpressEnabled(false);

接着,接管目标View的onTouchEvent方法,在待监听的onTouchEvent方法中添加如下实现:

java
1
2
boolean consume = mGestureDetector.onTouchEvent(event);
return consume;

如果只是监听滑动相关,可以自己在onTouchEvent中实现,如果要监听双击行为,可以使用GestureDetector。

Scroller
使用View的scrollTo/scrollBy方法来进行滑动时,其过程是瞬间完成的,这个没有过度效果的滑动,用户体验不好。这个时候可以使用Scroller来实现有过渡效果的滑动,其过程不是瞬间完成,而是在一定时间间隔内完成的。Scroller本身无法让View弹性滑动,它需要和View的computeScroll方法配合使用才能共同完成这个功能。使用方法:

java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
   Scroller mScroller = new Scroller(mContext);

//缓慢滚到到指定位置
private void smoothScrollTo(int destX,int destY){
int scrollX = getScrollX();
int delta = destX-scrollX;
//1000ms内滑向destX,效果就是慢慢滑动
mScroller.startScroll(scrollX,0,delta,0,1000);
invalidate();
}

@Override
public void computeScroll(){
if(mScroller.computeScrollOffset()){
scrollTo(mScroller.getCurrX(),mScroller.getCurrY());
postInvalidate();
}
}

2、View的滑动

通过三种方式可以实现View的滑动:第一种是通过View本身提供的scrollTo/scrollBy方法来实现滑动;第二种是通过动画给View施加平移效果来实现滑动;第三种是改变View的LayoutParams使用View重新布局从而实现滑动。

2.1、使用scrollTo/scrollBy

scrollBy实际也是调用了scrollTo方法,它实现了基于当前位置的相对滑动,而scrollTo实现了基于所传递参数的绝对滑动。在滑动过程中,mScrollX的值总是等于View的左边缘和View内容左边缘在水平方向的距离,而mScrollY的值总等于View的上边缘和View内容上边缘在竖直方向的距离。scrollTo和scrollBy只能改变View内容的位置而不能改变View在布局中的位置。mScrollX和mScrollY的单位为像素,并且当View左边缘在View内容左边缘的右边时,mScrollX为正值,反之为负值;当View上边缘在View内容上边缘的下边时,mScrollY为正值,反之为负值。换句话说,如果从左向右滑动,那么mScrollX为负值,反之为正值;如果从上往下滑动,那么mScrollY为负值,反之为正值。

2.2、使用动画

使用动画,主要就是操作View的translationX和translationY属性,既可以采用View动画,也可以采用属性动画。

View动画是对View的影像做操作,它并不能真正改变View的位置参数,包括宽/高,并且如果希望动画后的状态得以保留还必须将fillAfter属性设置为true,否则动画完成后其动画结果会消失,View会瞬间恢复到动画前的状态。使用属性动画不会存在上述问题。

2.3、改变布局参数

改变布局参数,即改变LayoutParams。简单示例如下:

java
1
2
3
4
5
MarginLayoutParams params = (MarginLayoutParams)mButton.getLayoutParams();
params.width += 100;
params.leftMargin += 100;
mButton.requestLayout();
//或者mButton.setLayoutParams(params);

各种滑动方式的对比

scrollTo/scrollBy:View提供的原生方法,可以比较方便地实现滑动效果并且不影响内部元素的单击事件。缺点:只能滑动View的内容,并不能滑动View本身。

动画:如果是Android3.0以上并采用属性动画,那么这种方式没有明显的缺点;如果是使用View动画或者在Android3.0以下使用属性动画,均不能改变View本身的属性。如果动画元素不需要响应用户的交互,那么可以用动画来做滑动,否则不太适合。一些复杂的效果必须通过动画才能实现。

改变布局:使用起来麻烦些,没有明显的缺点。适用于一些具有交互性的View。

3、弹性滑动

3.1、使用Scroller

Scroller本身并不能实现View的滑动,它需要配合View的computeScroll方法才能完成弹性滑动的效果,它不断地让View重绘,而每一次重绘距离滑动起始时间会有一个时间间隔,通过这个时间间隔Scroller就可以得出View当前的滑动位置,知道了滑动位置就可以通过scrollTo方法来完成View的滑动。View的每一次重绘都会导致View进行小幅度的滑动,而多次小幅度滑动就组成了弹性滑动,这就是Scroller的工作机制。

3.2、通过动画

3.3、使用延时策略

核心思想是通过发送一系统延时消息从而达到一种渐进式的效果。具体来说,可以使用Handler或View的postDelayed方式,也可以使用纯种的sleep方法。

4、View的事件分发机制

4.1、点击事件的传递规则

所谓点击事件的事件分发,其实就是对MotionEvent事件的分发过程,即当一个Motion产生了以后,系统需要把这个事件传递给一个具体的View,而这个传递的过程就是分发的过程。点击事件的分发过程由三个很重要的方法来共同完成:dispatchTouchEvent、onInterceptTouchEvent和onTouchEvent。

public boolean dispatchTouchEvent(MotionEvent ev)

用来进行事件的分发。如果事件能够传递给当前View,那么此方法一定会被调用,返回结果受当前View的onTouchEvent和下级View的dispatchTouchEvent方法的影响,表示是否消耗当前事件。

public boolean onInterceptTouchEvent(MotionEvent event)

在上述方法内部调用,用来判断是否拦截某个事件,如果当前View拦截了某个事件,那么在同一个事件序列当中,此方法不会被再次调用,返回结果表示是否拦截当前事件。

public boolean onTouchEvent(MotionEvent event)

在dispatchTouchEvent方法中调用,用来处理点击事件,返回结果表示是否消耗当前事件,如果不消耗,则在同一个事件序列中,当前View无法再次接收到事件。

上面三个方法的关系可以用以下伪代码表示:

java
1
2
3
4
5
6
7
8
9
10
   public boolean dispatchTouchEvent(MotionEvent event){
boolean consume = false;
if(onInterceptTouchEvent(event)){
consume = onTouchEvent(event);
}
else{
consume = child.dispatchTouchEvent(event);
}
return consume;
}

通过上述伪代码,可以大致了解点击事件的传递规则:对于一个根ViewGroup来说,点击事件产生后,首先会传递给它,这时它的dispatchTouchEvent就会被调用,如果这个ViewGroup的onInterceptTouchEvent方法返回true就表示它要拦截当前事件,接着事件就会交给这个ViewGroup处理,即它的onTouchEvent方法就会被调用;如果这个ViewGroup的onInterceptTouchEvent方法返回false,就表示它不拦截当前事件,这时当前事件就会继续传递给它的子元素,接着子元素的dispatchTouchEvent方法就会被调用,如此反复直到事件被最终处理。

当一个View需要处理事件时,如果它设置了OnTouchListener,那么OnTouchListener中的onTouch方法会被回调。这时事件如何处理还要看onTouch的返回值,如果返回false,则当前View的onTouchEvent方法会被调用;如果返回true,那么onTouchEvent方法将不会被调用。由此可见,给View设置的OnTouchListener,其优先级比onTouchEvent要高。在onTouchEvent方法中,如果当前设置的有OnClickListener,那么它的onClick方法会被调用。可以看出,平时我们常用的OnClickListener,其优先级最低,即处于事件传递的尾端。

当一个点击事件产生后,它的传递过程遵循如下顺序:Activity->Window->View,即事件总是先传递给Activity,Activity再传递给Window,最后Window再传递给顶级View。顶级View接收到事件后,就会按照事件分发机制去分发事件。如果一个View的onTouchEvent返回false,那么父容器的onTouchEvent将会被调用,依此类推。如果所有元素都不处理这个事件,那么这个事件将会最终传递给Activity处理,即Activity的onTouchEvent方法会被调用。

关于事件传递的机制,有以下结论:

1、同一个事件序列是指从手指接触屏幕的那一刻起,到手指屏幕的那一刻结束,在这个过程中所产生的一系统事件,这个事件序列以down事件开始,中间含有数量不定的move事件,最终以up事件结束。

2、正常情况下,一个事件序列只能被一个View拦截且消耗。因为一旦一个元素拦截了某些事件,那么同一个事件序列的所有事件都会直接交给它处理,因此同一个事件序列中的事件不能分别由两个View同时处理,但是通过特殊手段可以做到,比如一个View将本该自己处理的事件通过onTouchEvent强行传递给其它View处理。

3、某个View一旦决定拦截,那么这一个事件序列都只能由它来处理(如果事件序列能够传递给它的话),并且它的onInterceptTouchEvent不会再被调用。

4、某个View一旦开始处理事件,如果它不消耗ACTION_DOWN事件(onTouchEvent返回了false),那么同一事件序列中的其他事件都不会再交给它来处理,并且事件将重新交由它的父元素去处理,即父元素的onTouchEvent会被调用。

5、如果View不消耗除ACTION_DOWN以外的其它事件,那么这个点击事件会消失,此时父元素的onTouchEvent并不会被调用,并且当前View可以持续收到后续事件,最终这些消失的点击事件会传递给Activity处理。

6、ViewGroup默认不拦截任何事件。

7、View没有onInterceptTouchEvent方法,一旦有点击事件传递给它,它的onTouchEvent方法会被调用。

8、View的onTouchEvent默认会消耗事件(返回true),除非它是不可点击的(clickable和longClickable同时为false)。View的longClickable属性默认都为false,clickable属性要分情况,比如Button的clickable属性默认为true,而TextView的clickable属性默认为false。

9、View的enable属性不影响onTouchEvent的默认返回值。哪怕一个View是disable状态的,只要它的clickable或者longClickable有一个true,那么它的onTouchEvent返回true。

10、onClick会发生的前提是当前View是可点击的,并且收到了down和up的事件。

11、事件传递过程是由外向内的,即事件总是先传递给父元素,然后再由父元素分发给子View,通过requestDisallowInterceptTouchEvent方法可以在子元素中干预父元素的事件分发过程,但是ACTION_DOWN事件除外。

4.2、事件分发的源码解析

4.2.1、Activity对点击事件的分发过程

点击事件用MotionEvent来表示,当一个点击操作发生时,事件最先传递给当前Activity,由Activity的dispatchTouchEvent来进行事件派发,具体工作是由Activity内部的Window来完成的。Window会将事件传递给decor View,decor view一般就是当前界面的底层容器,即setContentView所设置的View的父容器,通过Activity.getWindow().getDecorView()可以获得。Activity的dispatchTouchEvent方法如下:

java
1
2
3
4
5
6
7
8
9
   public boolean dispatchTouchEvent(MotionEvent event){
if(event.getAction()==MotionEvent.ACTION_DOWN){
onUserInteraction();
}
if(getWindow().superDispatchTouchEvent(event)){
return true;
}
return onTouchEvent(event);
}

首先,事件开始交给Activity所附属的Window进行分发,如果返回true,整个事件循环就结束了,返回false意味着事件没人处理,所有View的onTouchEvent都返回了false,那么Activity的onTouchEvent就会被调用。

接下来看Window是如何将事件传递给ViewGroup的。通过源码可以知道,Window是个抽象类,而Window的superDispatchTouchEvent方法也是个抽象方法,因此必须找到Window的实现类才行。window的唯一实现类是PhoneWindow。phoneWindow的superDispatchTouchEvent方法如下:

java
1
2
3
   public boolean superDispatchTouchEvent(MotionEvent event){
return mDecor.superDispatchTouchEvent(event);
}

PhoneWindow将事件直接传递给了DecorView。通过((ViewGroup)getWindow().getDecorView().findViewById(android.R.id.content)).getChildAt(0)这种方式就可以获取Activity所设置的View,这个mDecor显示就是getWindow().getDecorView()返回的View,而我们通过setContentView设置的View是它的一个子View。

4.2.1、顶级View对点击事件的分发过程

点击事件达到顶级View(一般是一个ViewGroup)以后,会调用ViewGroup的dispatchTouchEvent方法,然后的逻辑是这样的:如果顶级ViewGroup拦截事件即onInterceptTouchEvent返回true,则事件由ViewGroup处理,这时如果ViewGroup的mOnTouchListener被设置,则onTouch会被调用,否则onTouchEvent会被调用,也就是说,如果都提供的话,onTouch会屏蔽掉onTouchEvent。在onTouchEvent中,如果设置了mOnClickListener,则onClick会被调用。如果顶级ViewGroup不拦截事件,则事件会传递给它所在的点击事件链上的子View.这时子View的dispatchTouchEvent会被调用 。到此为止,事件已经从顶级View传递给了下一层View。接下来的传递过程和顶级View是一致的,如此循环,完成整个事件的分发。

ViewGroup对点击事件的分发过程:

主要实现在ViewGroup的dispatchTouchEvent方法中。描述了当前View是否拦截点击事件的逻辑。

java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
   final boolean intercepted;
if(actionMasked==MotionEvent.ACTION_DOWN||mFirstTouchTarget!=null){
final boolean disallowIntercept = (mGroupFlags&FLAG_DISALLOW_INTERCEPT)!=0;
if(!disallowIntercept){
intercepted=onInterceptTouchEvent(event);
event.setAction(action);
}
else{
intercepted = false;
}
}
else{
intercepted = true;
}

ViewGroup在如下两种情况下会判断是否拦截当前事件:事件类型为ACTION_DOWN或者mFirstTouchTarget!=null。当事件由ViewGroup的子元素成功处理时,mFirstTouchTarget会被赋值并指向子元素,即:当ViewGroup不拦截事件并将事件交由子元素处理时,mFirstTouchTarget!=null。反过来,一旦事件由当前ViewGroup拦截时,mFirstTouchTarget!=null就不成立。那么当ACTION_MOVE和ACTION_UP事件到来时,由于(actionMasked==MotionEvent.ACTION_DOWN||mFirstTouchTarget!=null)这个条件为false,将导致ViewGroupr onInterceptTouchEvent不会再被调用,并且同一序列中的其他事件都会默认交给它处理。

还有种特殊情况,那就是FLAG_DISALLOW_INTERCEPT标记位,这个标记位是通过requestDisallowInterceptTouchEvent方法来设置的,一般用于子View中。这个标记一旦设置后,ViewGroup将无法拦截除了ACTION_DOWN以外的其它点击事件。总结起来两点:第一点,onInterceptTouchEvent方法并不是每次事件都被调用,如果想提前处理所有的点击事件,要选择dispatchTouchEvent方法,只有这个方法确保每次会调用,当然前提是事件能够传递到当前的ViewGroup;另外一点,FLAG_DISALLOW_INTERCEPT标记位的作用,可以在滑动冲突时,可以用这种方法去解决问题。

首先遍历ViewGroup的所有子元素,然后判断子元素是否能够接收点击事件。是否能够接收点击事件,主要由两点来衡量:子元素是否在播动画和点击事件的坐标是否落在子元素的区域内。如果子元素满足这两个条件,那么事件就会传递给它来处理。

View的事件处理:

首先判断有没有设置OnTouchListener,如果OnTouchListener中的onTouch方法返回true,那么onTouchEvent就不会被调用,可见OnTouchListener的优先级高于onTouchEvent,这样的好处是方便在外界处理点击事件。

接下来,看onTouchEvent的实现。当View处于不可用状态下时,照样会消耗点击事件。如果View设置有代理,还会执行TouchDelegate的onTouchEvent方法。

通过setClickable和setLongClickable会分别改变View的CLICKABLE和LONG_CLICKABLE属性。setOnClickListener会自动将View的CLICKABLE设为true,setOnLongClickListener会自动将View的LONG_CLICKABLE设为true。

5、View的滑动冲突

5.1、常见的滑动冲突场景

常见滑动冲突场景可以简单分为如下三种:

  • 场景1–外部滑动方向和内部滑动方向不一致

  • 场景2–外部滑动方向和内部滑动方向一致

  • 场景3–上面两种情况的嵌套


5.2、滑动冲突的处理规则

对于场景1,根据滑动是水平滑动还是竖直滑动来判断到底由谁来拦截事件。

对于场景2,根据业务规则来决定由谁拦截事件。

对于场景3,根据业务规则来决定由谁拦截事件。

5.3、滑动冲突的解决方式

1、外部拦截法

点击事件都先经过父容器的拦截处理,如果父容器需要此事件就拦截,如果不需要此事件就不拦截,这样就可以解决滑动冲突的问题,这种方法比较符合点击事件的分发机制。外部拦截法需要重写父容器的onInterceptTouchEvent方法,在内部做相应的拦截即可。伪代码如下:

java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
   public boolean onInterceptTouchEvent(MotionEvent event){
boolean intercepted = false;
int x = (int)event.getX();
int y = (int)event.getY();
switch(event.getAction()){
case MotionEvent.ACTION_DOWN:{
intercepted = false;
break;
}
case MotionEvent.ACTION_MOVE:{
if(父容器需要当前的点击事件){
intercepted = true;
}
else{
intercepted = false;
}
break;
}
case MotionEvent.ACTION_UP:{
intercepted = false;
break;
}
default:
break;
}
mLastXIntercept = x;
mLastYIntercept = y;
return intercepted;
}

2、内部拦截法

内部拦截法是指父容器不拦截任何事件,所有的事件都传递给子元素,如果子元素需要此事件,就直接消耗掉,否则就交由父容器进行处理,这种方法和Android中的事件分发机制不一致,需要配合requestDisallowInterceptTouchEvent方法才能正常工作,作用起来较外部拦截法稍显复杂。我们需要重写子元素的dispathTouchEvent方法,伪代码如下:

java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
   public boolean dispatchTouchEvent(MotionEvent event){
boolean intercepted = false;
int x = (int)event.getX();
int y = (int)event.getY();
switch(event.getAction()){
case MotionEvent.ACTION_DOWN:{
parent.requestDisallowInterceptTouchEvent(true);
break;
}
case MotionEvent.ACTION_MOVE:{
int deltaX = x - mLastX;
int deltaY = y - mLastY;
if(父容器需要当前的点击事件){
parent.requestDisallowInterceptTouchEvent(false);
}
break;
}
case MotionEvent.ACTION_UP:{
break;
}
default:
break;
}
mLastX = x;
mLastY = y;
return super.dispatchTouchEvent(event);
}

除了子元素需要做处理以外,父元素也要默认拦截除了ACTION_DOWN以外的其它事件,这样当子元素调用parent.requestDisallowInterceptTouchEvent(false)方法时,父元素才能继续拦截所需的事件。父元素修改如下:

java
1
2
3
4
5
6
7
8
9
public boolean onInterceptTouchEvent(MotionEvent event){
int action = event.getAction();
if(action==MotionEvent.ACTION_DOWN){
return false;
}
else{
return true;
}
}
